产品特点

　　SWGZ-IV型瓦斯管道输送水封阻火泄爆装置（以下简称水封阻火泄爆装置）是用于煤矿瓦斯输送管道保证瓦斯输送安全的一种装备。是瓦斯抽放系统必备的安全设备。是起到保护进气端（或出气端）输送管道及附属设备的工作安全。

适用范围

　　使用于煤矿瓦斯管道输送系统中。用于煤矿抽放瓦斯意外爆炸事故发生时，阻止爆炸产生的冲击波破坏抽放系统，并隔断爆炸产生的火焰导入井下，防止事故扩大的一种专用设备。 结构特征

　　1、阻火泄爆装置结构

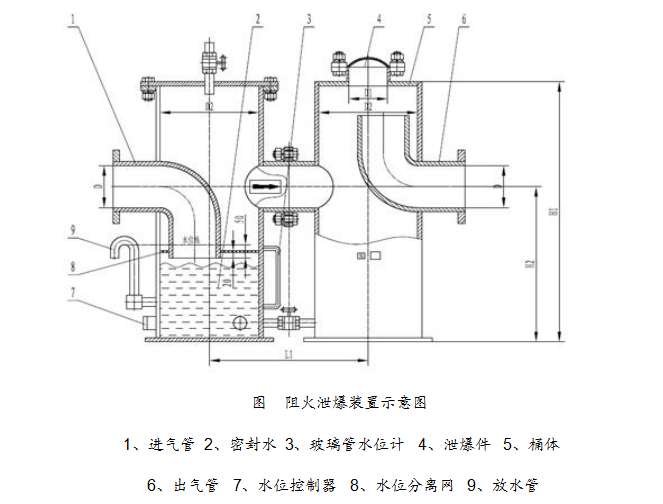

　　阻火泄爆装置由入（出）口瓦斯管、入口水罐、泄爆胶皮、泄爆罐、水位控制器、金属分流网等购成。（见下图），金属分流网为不锈钢网，网目不小于4目。阻火泄爆装置压力损失不大于2kPa.

　　2、 阻火泄爆装置工作原理

　　正常输送情况下，瓦斯气体从如上图所示的进气管1通过阻火泄爆装置流向出气管6.当出气管管道瓦斯发生爆炸或燃烧时，爆炸产生的冲击波使泄爆件4爆破、释放爆炸压力；同时密封水2起到消焰、阻火，阻止瓦斯爆炸或燃烧传到进气端(或出气端）管路，从而防止抽放系统其它部发生爆炸或火灾，避免事故扩大。本装置具备水位自动控制功能，若因补水管道无水或电磁阀故障无法补水而水位低于安全运行水位，系统会发出报警型号。

　　3?、阻火泄爆装置液位控制器

　　阻火泄爆装置液位控制器由液位传感器、防爆电磁阀和监控分站组成。其工作原理是：当液位下降至水位分离网位置时，液位传感器应发出信号，打开进水管路电磁阀向装置内注水；当液位上升至水位线时，液位传感器发出信号，电磁阀关闭，停止向装置内注水，运行中装置内多余水量由放水管排放；当液位降至进水管底线时，液位传感器应发出信号，断掉抽放泵站电源，停止抽放，待查。
